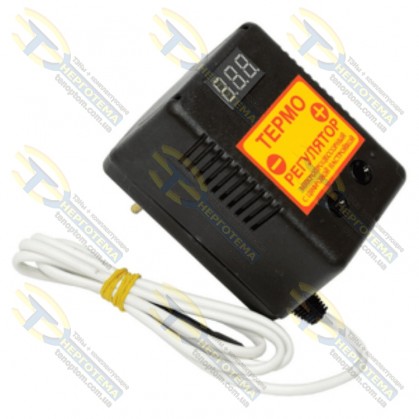

Терморегулятор цифровой (электронный) ЦТР-2д (-55...+125°C)

Терморегулятор цифровой ЦТР-2д (10А)

двухпороговый, двухрежимный, контактный, розеточный.

Общие указания:

Цифровой двухрежимный двухпороговый терморегулятор ЦТР-2д предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, системы для не замерзания водосливов и т.д.

Терморегулятор - контактный (в терморегуляторе применен релейный силовой элемент).

Терморегулятор двухпороговый - верхний и нижний пороги (возможность задания верхнего значения (порога) температуры включения (отключения) и нижнего значения (порога) температуры включения (отключения).

Режим работы - нагрев и охлаждение.

Возможна работа как с активной нагрузкой (электролампочки, ТЭНы и другие нагревательные приборы), так и с пассивной (трансформаторы, блоки контроля питания, преобразователи и другие приборы)

Терморегулятор управляется микроконтроллером, который анализирует измеренную цифровым датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку.

Назначение терморегулятора:

Терморегулятор цифровой ЦТР-2д представляет собой автоматическое устройство и предназначен для высокоточного поддержания температуры путём управления нагревательным устройством объекта контроля.

Технические характеристики:

Напряжение питания: 160 -250 В (50 Гц).

Точность поддержания температуры: ±0,1 °С.

Гистерезис: минимальный 0,1°С, максимальный (задаётся Вами).

Режим работы - нагрев, охлаждение.

Коммутация - релейная.

Диапазон регулируемой температуры от -40 °С до +125 °С.

Диапазон рабочих температур от 0 °С до +50 °С.

Максимально допустимая коммутируемая мощность: 2 кВт.

Техника безопасности:

Запрещается эксплуатация с поврежденной изоляцией и проводом термодатчика. Не погружать термодатчик в воду, т. к. он не герметичен. Монтаж, загрузку и выгрузку инкубатора производить при отключенном от сети терморегуляторе. Не разбирать и не производить ремонт терморегулятора в подключенном состоянии.

Инструкция по эксплуатации:

1. Вставьте вилку терморегулятора в розетку. На индикаторе появятся 3 черточки (---), а затем индицируется температура окружающей среды.

Терморегулятор может быть использован для управления как нагревательными, так и охладительными устройствами. Если в момент подачи напряжения на терморегулятор начинают светиться 3 верхние черточки, то терморегулятор настроен на управление нагревательным устройством, а если 3 нижние черточки (_ _ _) - то охладительным. Для переключения режима работы нажмите кнопки (-) и (+) одновременно на 3 секунды. После индикации режима управления терморегулятор перейдет в рабочий режим и начнет показывать текущую температуру.

2. Для установки верхнего предела температуры нажмите на метку (+), на индикаторе появятся 3 верхних черточки, а затем индикатор начнет мигать. В режиме мигания индикатора, нажимая на (—) или (+) установите необходимую температуру.

После прекращения манипуляций с кнопками через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.

3. Для установки нижнего предела температуры нажмите на метку (-), на индикаторе появятся 3 нижних черточки (_ _ _), а затем индикатор начнет мигать. В режиме мигания индикатора, нажимая на (-) или (+) установите необходимую температуру.

После прекращения манипуляций с кнопками через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.

4. Поместите датчик терморегулятора в место, в котором нужно поддерживать температуру.

5. Подключите нагревательный (охладительный) прибор к клеммам Фвых и 0 на корпусе терморегулятора.

6. Показания индикатора будут постепенно приближаться к заданной температуре. При недостаточной мощности нагревательного прибора необходимая температура может быть не достигнута, а при чрезмерно избыточной может проскакивать заданное значение, т.к. мощный нагревательный прибор в силу тепловой инерции продолжает выделять какое-то время тепло даже после отключения электропитания.

7. При испарении влаги с поверхности термодатчика возможно искажение измеряемой температуры.

ВНИМАНИЕ! При недостаточной мощности нагревательного элемента, заданная температура может быть не достигнута, а при избыточной мощности нагревателя температура может превышать заданное значение, т.к. мощный нагревательный элемент выделяет тепло и после отключения электропитания.

Выбирайте мощность нагревательного элемент в соответствии с объёмом инкубатора .

Правила хранения:

Хранить терморегулятор следует в сухом отапливаемом помещении при температуре воздуха от +5°С до +40°С.

Гарантийные обязательства:

Изготовитель гарантирует нормальную работу терморегулятора в течение одного года со дня продажи и предоставляет право бесплатного ремонта изделия при отсутствии механических повреждений. Ремонт и обмен производится по месту приобретения.
