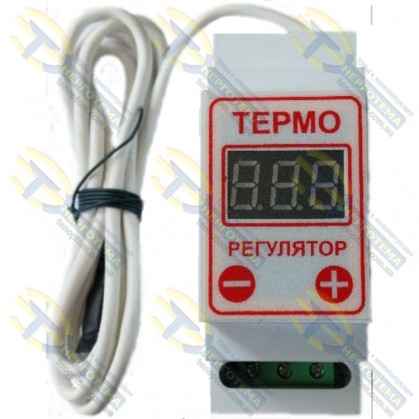

Терморегулятор цифровой (электронный) ЦТРД-5 (-55...+125°C)

  Терморегулятор цифровой ЦТРД-5 двухпороговый, двухрежимный, крепление на DIN рейку.

    Цифровой(электронный) терморегулятор ЦТРД-5, минимальная температура регулирования -55°C, максимальная 125°C.

    Характеристики

    Общие указания:

    Цифровой двухпороговый двухрежимный терморегулятор ЦТРД-5 предназначен для поддержания необходимой температуры воздуха в инкубаторах, теплицах, террариумах, в системах отопления, для управления температурой теплых полов, бассейнов, морозильных камер, системы для не замерзания водосливов и т.д.

    Терморегулятор - контактный (в терморегуляторе применен релейный силовой элемент). Терморегулятор двухпороговый - верхний и нижний пороги (возможность задания верхнего значения (порога) температуры включения (отключения) и нижнего значения (порога) температуры включения (отключения). Режим работы - нагрев, охлаждение.

    Возможна работа как с активной нагрузкой (электролампочки, ТЭНы и другие нагревательные приборы), так и с пассивной (трансформаторы, блоки контроля питания, преобразователи и другие приборы).

    Терморегулятор управляется микроконтроллером, который анализирует измеренную цифровым датчиком температуру, сравнивает ее с заданным значением, учитывает заданный режим работы, и на основании этих данных включает и отключает нагрузку.

    Назначение терморегулятора:

    Терморегулятор цифровой двухрежимный двухпороговый ЦТРД-5 представляет собой автоматическое устройство и предназначен для высокоточного поддержания температуры путём управления нагревательным устройством объекта контроля.

    Технические характеристики:

Напряжение питания: 150-280 Вольт.

Диапазон измеряемой температуры: -55°С +125°С.

Диапазон регулируемой температуры: -54°С +124°С.

Точность задания порога и отображения температуры в диапазоне:

от -9,9°С до +99,9°С ±0,1°С.

от -55°С до -10°С и от +100°С до + 125°С ±1°С.

Максимально допустимая коммутируемая мощность: 5,5 кВт.

Длина провода датчика температуры: 2 м.

Режимы работы - нагрев, охлаждение.

    Техника безопасности:

Запрещается эксплуатация с поврежденной изоляцией и проводом термодатчика. Не погружать термодатчик в воду, т. к. он не герметичен. Монтаж, загрузку и выгрузку инкубатора производить при отключенном от сети терморегуляторе. Не разбирать и не производить ремонт терморегулятора в подключенном состоянии.

    Инструкция по эксплуатации:

1. Установите терморегулятор на DIN-рейку и подключите его согласно схеме. Сдвоенный автоматический выключатель должен быть с током отключения не более 75% от максимального тока терморегулятора.

Назначение клемм:

Фвх — входной фазный провод;

Фвых - выходной фазный провод;

Овх — входной провод нейтрали;

Овых - выходной провод нейтрали.

 1. Терморегулятор может быть использован для управления как нагревательными, так и охладительными устройствами. Если в момент подачи напряжения на терморегулятор начинают светиться 3 верхние черточки, то терморегулятор настроен на управление нагревательным устройством, а если 3 нижние черточки (_ _ _) - то охладительным. Для переключения режима работы нажмите кнопки (-) и (+) одновременно на 3 секунды. После индикации режима управления терморегулятор перейдет в рабочий режим и начнет показывать текущую температуру.

2. Для установки верхнего предела температуры нажмите на метку (+), на индикаторе появятся 3 верхних черточки, а затем индикатор начнет мигать. В режиме мигания индикатора, нажимая на (—) или (+) установите необходимую температуру.

После прекращения манипуляций с кнопками через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.

3. Для установки нижнего предела температуры нажмите на метку (-), на индикаторе появятся 3 нижних черточки (_ _ _), а затем индикатор начнет мигать. В режиме мигания индикатора, нажимая на (-) или (+) установите необходимую температуру.

После прекращения манипуляций с кнопками через 5 секунд индикатор перестанет мигать и терморегулятор перейдет в рабочий режим.

4. Поместите датчик терморегулятора в место, в котором нужно поддерживать температуру.

5. Подключите нагревательный (охладительный) прибор к клеммам Фвых и 0 на корпусе терморегулятора.

6. Показания индикатора будут постепенно приближаться к заданной температуре. При недостаточной мощности нагревательного прибора необходимая температура может быть не достигнута, а при чрезмерно избыточной может проскакивать заданное значение, так как мощный нагревательный прибор в силу тепловой инерции продолжает выделять какое-то время тепло даже после отключения электропитания.

7. При испарении влаги с поверхности термодатчика возможно искажение измеряемой температуры.

    Правила хранения:

Хранить терморегулятор следует в сухом отапливаемом помещении при температуре воздуха от +5°С до +40°С.

    Гарантийные обязательства:

Изготовитель гарантирует нормальную работу терморегулятора в течение одного года со дня продажи и предоставляет право бесплатного ремонта изделия при отсутствии механических повреждений. Ремонт и обмен производится по месту приобретения.
